Описание
Принцип измерения
- Температурный
Применение
- Фланцевый расходомер с долговременной стабильностью с удаленным трансмиттером, имеющим до 4 входных/выходных сигналов./li>
- Простая настройка для измерения газовых смесей или чистых газов на основе преднастроенных параметров 21 газа
- Измерение технических газов и газовых смесей на производстве в трубопроводах небольших диаметров
Особенности сенсора
- Строгий контроль технологических процессов – высокая точность и повторяемость измерений.
- Надежный мониторинг – обнаружение обратного потока и нарушений в технологическом процессе.
- Простота обслуживания – съемный датчик.

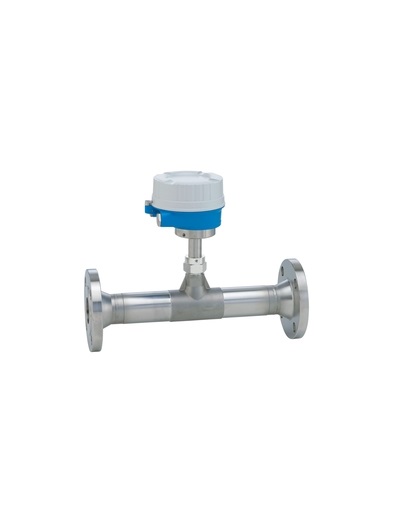

- Фланцевое исполнение, номинальный диаметр от DN 15 до 100.
- Возможность двунаправленного измерения.
- Высокоточные измерения.
- Запатентованный сенсор без дрейфа с уровнем функциональной безопасности SIL 2.
Особенности преобразователя
- Полный доступ к информации о процессе и диагностике – множество произвольно комбинируемых входных/ выходных сигналов и полевых шин.
- Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода.
- Поверка без прерывания процесса — технология Heartbeat.
- Раздельное исполнение с поддержкой до 4 входных/ выходных сигналов.
- Дисплей с подсветкой, сенсорным управлением и доступом к сети WLAN.
- Возможно подключение удаленного дисплея.
Диапазон номинальных диаметров
- DN 15 … DN 100 (1/2″ … 4″)
Смачиваемые материалы
- Измерительные трубки:
- — DN 15 — 50: нержавеющая литая сталь, CF3M/1.4408
- — DN 65 — 100: нержавеющая сталь, 1.4404 (316/316L)
- Присоединения к процессу:
- — Фланцевые соединения: Нержавеющая сталь, 1.4404 (F316/F316L)
- — Резьбовые соединения: Нержавеющая сталь, 1.4404 (316/316L)
- Чувствительный элемент:
- — Однонаправленный диапазон измерения: Нержавеющая сталь, 1.4404 (316/316L), Alloy C22, 2.4602 (UNS N06022)
- — Двунаправленный диапазон измерения: Нержавеющая сталь, 1.4404 (316/316L)
- Обнаружение обратного потока: Нержавеющая сталь, 1.4404 (316/316L)
Измеряемые параметры
- Массовый расход, температура, стандартный объемный расход, объемный расход, потребление воздуха, скорость, расход тепла и энергии, плотность
Макс. погрешность измерения
- Газ: 1,0% ИЗМ (10-100% ВПД), 0,1% ВПД (1-10% ВПД)
Диапазон измерения
- 0.5 … 3750 кг/ч (1.1 … 8250 фунт/ч)
Макс. рабочее давление
- PN40 / Cl. 300 / 20K
Рабочая температура
- -40 °C … +180°C
Температура окружающей среды
- -40 … 60°C
- Опция: Преобразователь: -50 … 60°C, Датчик: -60 … 60°C
Материал корпуса преобразователя
- Алюминий, AlSi10Mg, с покрытием
- Поликарбонат
Степень защиты
- IP66/67
Дисплей/Настройка
- 4-строчный дисплей с подсветкой и сенсорным управлением (внешнее управление)
- Возможно конфигурирование с помощью локального дисплея
- Выносной дисплей
Выходные сигналы
- 3 выхода:
- 4-20 мА HART (актив./пассив.)
- 4-20 мA (актив./пассив.)
- Импульс./ частот./ дискрет. выход (актив./пассив.)
- Релейный выход
Входные сигналы
- Статусный вход
- Вход 4-20 mA
Цифровой протокол
- HART, Modbus RS485
Источник питания
- 24В пост.тока
- 100 … 240В перем.тока
Сертификаты на взрывозащиту
- ATEX, cCSAus, IECEx, NEPSI, JPN
Метрологические нормативы и сертификаты
- Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
- Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a
Сертификаты и нормативы по давлению
- PED, CRN
Сертификаты на материалы
- 3.1 материалы
- NACE MR0175/MR0103
Производитель, страна
- Endress+Hauser Flowtec AG, Швейцария
