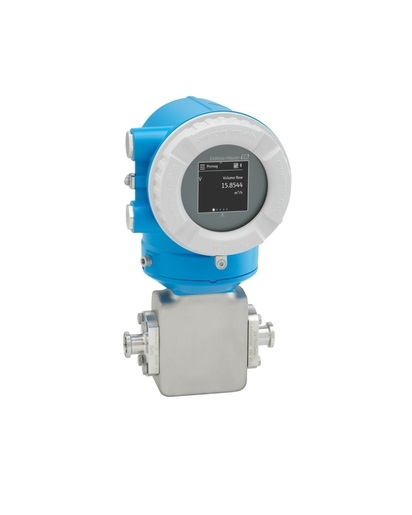

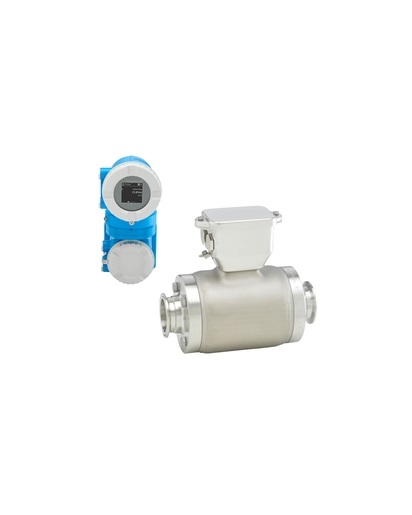

Описание
Принцип измерения
- Электромагнитные расходомеры
Применение
- Расходомер для базовых областей применения в гигиенических условиях, с простой концепцией управления
- Для применений с гигиеническими требованиями
- Электропроводящие жидкости
Особенности сенсора
- Концепция гибкой установки – широкий выбор гигиенических присоединений к процессу
- Измерение расхода без потери давления благодаря полнопроходной конструкции датчика
- Минимизация технического обслуживания ввиду отсутствия подвижных частей
- Футеровка из PFA. Корпус датчика из нержавеющей стали (3-A, EHEDG)
- Смачиваемые материалы с возможностью очистки CIP/ SIP
Особенности преобразователя
- Оптимальное удобство использования – управление с помощью мобильного устройства и приложения SmartBlue или сенсорного экрана
- Простой и быстрый ввод в эксплуатацию – меню настройки параметров с подсказками
- Проверка и поверка без прерывания процесса — технология Heartbeat
- Возможна интеграция в системы HART, Modbus RS485
Диапазон номинальных диаметров
- DN 2…150
Смачиваемые материалы
- Футеровка: PFA
- Электроды: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал; платина
- Присоединения к процессу: нержавеющая сталь, 1.4404 (F316L); PVDF; PVC
- Уплотнения: уплотнительное кольцо (EPDM, FKM, Kalrez), стерильная фасонная запайка (EPDM, FKM, силикон)
- Кольцевое заземление: нержавеющая сталь, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал
Измеряемые параметры
- Объемный расход, температура, проводимость, массовый расход, скорректированный объемный расход, скорректированная проводимость
Макс. погрешность измерения
- Объёмный расход (стандартный): ±0.5 % изм. ± 1 мм/с (0.04 in/s)
- Объёмный расход (опция): ±0,2 % ± 2 мм/с (0,08 in/s)
Диапазон измерения
- 0,06 дм3/мин…600 м3/ч (0,015 гал/мин…2650 гал/мин)
Макс. рабочее давление
- PN 40, Class 150, 20K E
Рабочая температура
- –20…+150 °C (–4…+302 °F)
Температура окружающей среды
- –40…+60 °C (–40…+140 °F)
Материал корпуса сенсора
- 1.4301 (304)
Материал корпуса преобразователя
- AlSi10Mg, с покрытием
Степень защиты
- Стандартный вариант: IP66/67, защитная оболочка типа 4X
Дисплей/Настройка
- 2.4″ Сенсорный ЖК дисплей с автоповоротом
- Возможна настройка и управление через приложение SmartBlue по Bluetooth
Выходные сигналы
- 4-20 мА HART (активный/пассивный), импульсн./частот./релейный выход
- Modbus RS485, 4-20 мА
Цифровая связь
- HART, MODBUS RS485, IO-Link
Источник питания
- DC 24 V
- AC 100 … 230 V
- AC 100 … 230 V / DC 24 V (для безопасных зон)
Сертификаты на взрывозащиту
- CSA, GP, KC
Метрологические нормативы и сертификаты
- Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
- Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV)
Сертификаты и нормативы по давлению
- PED, CRN
Гигиенические сертификаты и нормативы
- Гигиенический сертификат: EHEDG, 3-A
- футеровка и швы в соотв.с FDA, cGMP
Производитель, страна
- Endress+Hauser Flowtec AG, Division Cernay, Франция
